氣動鉗盤制動器QP12.7，CQP12.7，QPL12.7，QP20，QP250，QP30等型號，性能安*，制動平穩，使用壽命長。
工作原理

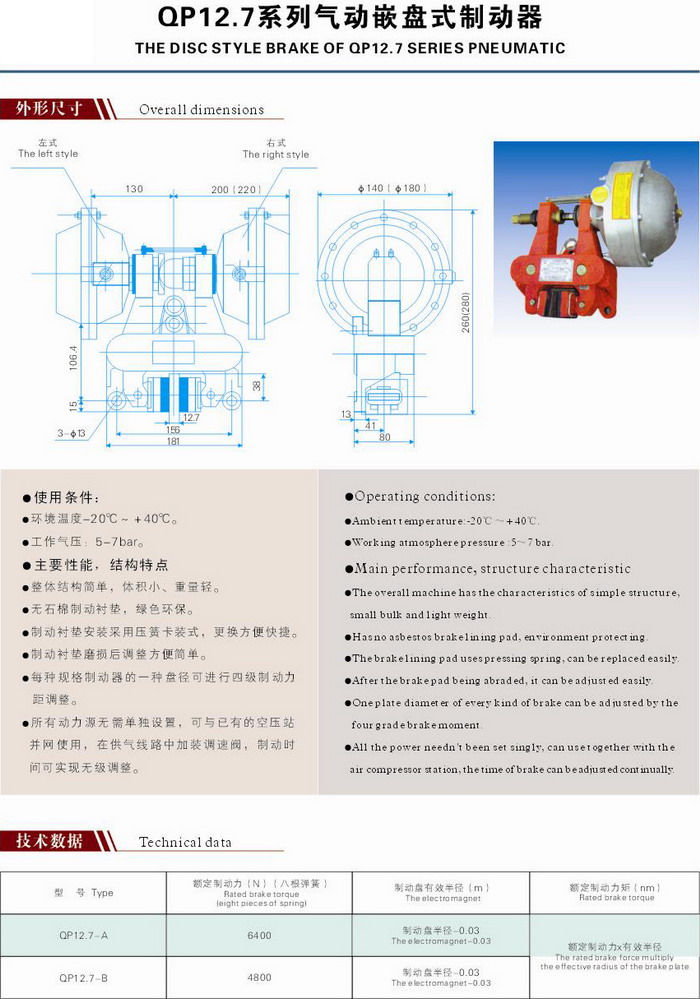

QP12.7氣動鉗盤式制動架和氣缸兩大部分組成(見結構示意圖)。氣缸1通入壓力氣時，活塞桿5在氣壓作用下迅速向氣缸內收縮，左、右制動臂在復位彈簧4作用下帶動摩擦塊12迅速打開(即松閘)。當氣缸停止供氣并通過控制閥迅速放氣，活塞桿5在氣缸內部彈簧下迅速伸出，頂左、右制動臂帶動摩擦塊12合龍(即抱閘)。
二、制動器的安裝
1、*先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。
2、將G3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油、水和其它雜質.
3、裝時*先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內，再將基座9水平固定在剛性機座上,使其中心與制動盤厚度中心成一直線,安裝位置尺寸見結構示意圖.
